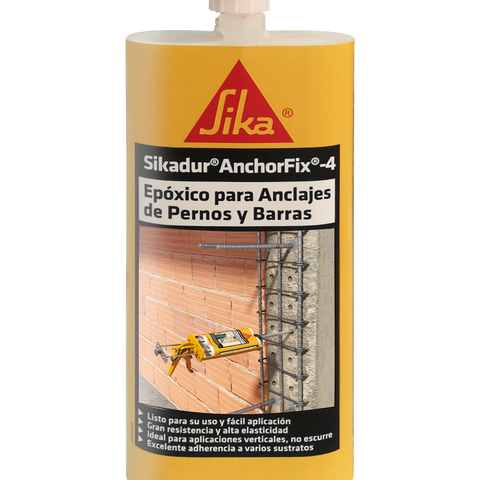

Sikadur® AnchorFix-4

SISTEMA EPÓXICO PARA ANCLAJE DE PERNOS Y BARRAS

Sikadur® AnchorFix-4 es un sistema epóxico para anclajes estructurales, libre de solventes, tixotrópico, insensible a la humedad, de alta resistencia y alto módulo de elasticidad. Una vez mezclados los componentes, se obtiene una pasta suave de gran adherencia y resistencia mecánica para anclajes estructurales, de acuerdo a norma ASTM C-881-02 tipo IV, grado 3.

  • Producto listo para usar y de fácil aplicación
  • Insensible a la humedad antes, durante y después de curado
  • Gran resistencia y alto módulo de elasticidad
  • Excelente adherencia en hormigón, albañilería, acero, madera, y a la mayoría de los materiales estructurales
  • Ideal para aplicaciones en vertical y sobre la cabeza debido a su consistencia tixotrópica
Hoja Técnica Muestre todos los Documentos

Uso

  • Anclaje de pernos, barras de acero y fijaciones especiales en hormigón
  • Anclajes en albañilería
  • Pegado de enchapes
  • Reparación estructural de grietas de espesor no mayor a 6 mm
  • Mantenimiento preventivo - Sellado de grietas de gran extensión en estructuras nuevas o existentes para proteger de la corrosión el acero de refuerzo

  • Fijación de elementos estructurales (prefabricados, vigas, escaleras, etc.)
  • Pegado de materiales tales como: hormigón, metal, vidrio, madera, acero, etc.

Ventajas

  • Producto listo para usar y de fácil aplicación
  • Insensible a la humedad antes, durante y después de curado
  • Gran resistencia y alto módulo de elasticidad
  • Excelente adherencia en hormigón, albañilería, acero, madera, y a la mayoría de los materiales estructurales
  • Ideal para aplicaciones en vertical y sobre la cabeza debido a su consistencia tixotrópica

Packaging

Juego de 600 cc compuesto por 2 cartuchos (partes A y B).

Color

Gris

Detalle de producto

Sostenibilidad/Certificados/Aprovados

CERTIFICADOS / NORMAS

ASTM C-881-02, Type IV, Grade 3

Informe DICTUC 667425.
Información del producto

Vida en el recipiente

El tiempo de almacenamiento es de dos años.

Condiciones de Almacenamiento

En su envase original, cerrado y en ambiente interior. Manipular de acuerdo con las precauciones normales para los productos químicos.

Contenido de compuestos orgánicos volátiles (COV)

< 70 gr/l


Información técnica

Resistencia a Compresión

Temperatura a 23°C
4 horas-
8 horas2 MPa
16 horas57 MPa
3 días68 MPa
7 días72 MPa

Módulo de Elasticidad a Compresión

2.829 MPa (14 días)

(ASTM D-638)

Módulo de Elasticidad a Flexión

5.175 MPa (14 días)

(ASTM D-790)

Resistencia a tensión

46 MPa (14 días)

(ASTM D-790)

Resistencia a Cortante

26 MPa (14 días)

(ASTM D-732)

Resistencia al Arrancamiento

Diámetro de la Barra

Diámetro de la broca (in.)

Espaciado (in.)

Distancia al borde (in.)

No. 3

1/2

6-3/4

4-1/2

No. 4

5/8

9

6

No. 5

3/4

11-1/4

7-1/2

No. 6

7/8

13-1/2

9

No. 7

1

15-3/4

10-1/2

No. 8

1-1/8

18

12

No. 9

1-3/8

20-1/4

13-1/2

No. 10

1-1/2

22-1/2

15

Profundidad de Anclaje (In.)

Carga de tensión admisible basada en la adherencia o la capacidad del hormigón (lbs.) f'c=2.000 psi

Carga de tensión admisible basada en la resistencia del acero (Lbs.) Grado 40

Carga de tensión admisible basada en la resistencia del acero (Lbs.) Grado 60

3-3/8

2089

2.200

2.640

4-1/2

2708

4.000

4.800

5-5/8

3773

6.200

7.440

6-3/4

4935

8.800

10.560

7-7/8

6248

12.000

14.400

9

9034

15.800

18.960

10-1/8

10448

19.800

23.760

11-1/4

13886

24.450

29.450

Nota: 1 inch = 25.4 mm, 1 psi = 6.89 kPa, 1 lbf. = 4.48 N.

1. La carga admisible debe ser la menor entre la adherencia y la resistencia del acero.

2. Cuando el adhesivo Sikadur® AnchorFix-4 se utiliza con barras de refuerzo, las cargas admisibles pueden ajustarse para la duración de la carga de acuerdo con la Sección 1612.3.3 de la UBC o la Sección 1605.3.2 del IBC.

3. Para las barras de refuerzo de grado 60, la resistencia admisible del acero se basa en las tensiones de tracción enumeradas en la Sección 1926.3.2 de la UBC, aplicadas al área de la sección transversal de la barra corrugada. Para la aplicación sísmica con Sikadur® AnchorFix-4 utilizando la barra de refuerzo de grado 40, reduzca la resistencia admisible del acero usando un factor de carga de 0,83.

4. Los valores de carga de tensión tabulados son para anclajes instalados en hormigón de peso normal que ha alcanzado la resistencia a la compresión final diseñada en el momento de la instalación. Los valores de carga también se pueden utilizar para anclajes instalados en hormigón de peso normal que han alcanzado resistencias a la compresión que son mayores que la resistencia a compresión final diseñada.

5. Cuando se utiliza el adhesivo Sikadur® AnchorFix-4, la fuerza de adhesión se puede incrementar en un 25%, resultando en un valor basado en un factor de seguridad de 4,00.

6. El espesor mínimo del hormigón o de la losa debe ser 1,5 veces superior a la profundidad de perforación del anclaje.

7. Los anclajes adhesivos experimentan una reducción en la capacidad de tracción con temperaturas ambiente elevadas.

8. Se debe proporcionar una inspección especial de acuerdo con la Sección 2.4 para todas las instalaciones de anclaje.

Temperatura de Servicio

Reducción de la carga de servicio admisible por resistencia a la adherencia en función de la temperatura de servicio.

Temperatura de servicio

% de carga admisible

49°C

100%

65°C

62%

82°C

52%

Contacto con agua

Absorción de agua (24 horas)0.11%

Aplicación

Aplicación de información

Proporción de la Mezcla

A : B = 1:1 en volumen

Vida de la mezcla

Aprox. 30 min. (masa de 60 gramos)

Tiempo de Curado

Temperatura de aplicación

Tiempo de Gel

Tiempo de curado

4°C

60 min

48 horas

15°C

45 min

36 horas

23°C

35 min

24 horas

32°C

20 min

24 horas
Consumo

Consumo

1,5 Kilos por litro de relleno.
Aplicación de pasos

INSTRUCCIONES DE APLICACION

Preparación de la superficie


La superficie debe estar limpia y sin partes sueltas. Puede estar seca o húmeda pero libre de contaminación. Quite el polvo, lechada, grasa, aceites, impregnaciones y cualquier otro contaminante.


Metodo de limpieza


Anclaje de pernos, barras y accesorios especiales:


El diámetro de perforación del perno o barra que se va a anclar debe ser de 3,2 a 6,4 mm mayor que el diámetro del perno o barra a anclar, perforar con un taladro de martillo y la broca adecuada (1).

Limpie la perforación con aire a presión, inserte un cepillo de cerdas de hilo y vuelva a colocar aire a presión para eliminar el residuo de la perforación, repita esta operación tres veces. Proteger la perforación contra la penetración de agua u otras partículas contaminantes (2, 3).

Limpie la barra o perno de anclaje por medios mecánicos hasta que esté completamente libre de óxido, grasa o cualquier material contaminante. La barra debe estar completamente recta para que el producto esté en todo su contorno.
